[¯|¯] Circuito caotico

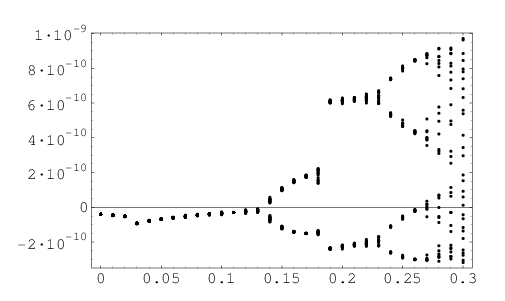

Come è noto, il diodo è un componente elettronico dal comportamento non lineare. Conseguentemente, non segue la legge di Ohm. In questo post studiamo un circuito RLD, cioè composto da una resistenza R, un'induttanza L e un diodo D collegati in serie ed alimentati da una d.d.p. indicata con V_in con andamento sinuosidale. Se l'ampiezza della d.d.p. è "bassa", il ciruito non si allontana dalla linearità (la risposta del diodo è sinusoidale).

(altro…)
