Disegnare il cremoniano della pensilina di fig. 1

Novembre 14th, 2021 | by Marcello Colozzo |

Esercizi di Scienza delle Costruzioni elaborati dell'ing. Giorgio Bertucelli.

Esercizio

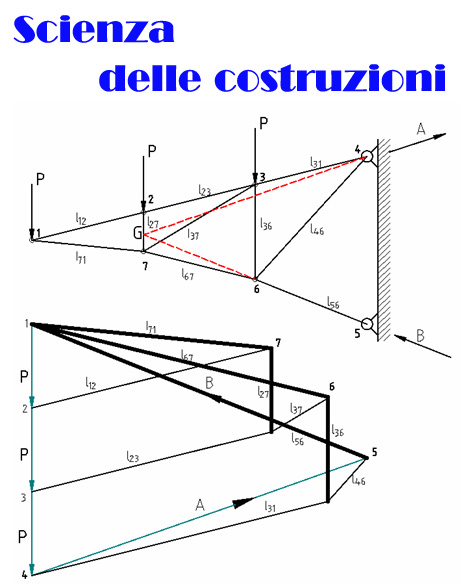

Disegnare il cremoniano della pensilina di fig. 1

Soluzione

Noti i carichi esterni P si determinano graficamente le reazioni vincolari esterne A e B.

Sceglieremo di scomporre il vettore somma 3P nella direzione dell'asta puntone l56 e nella direzione determinata dal punto G, baricentro dei tre carichi P, e della cerniera B.

I primi nodi da prendere in considerazione sono quelli relativi ai carichi esterni e alle reazioni vincolari: 1,2,3,4,5. La somma vettoriale degli sforzi attorno ad un nodo avviene nel senso contrario a quello scelto per contare gli sforzi da sommare. Per esempio: scelto il senso orario per il nodo 1, la somma vettoriale si otterrà in senso orario:
